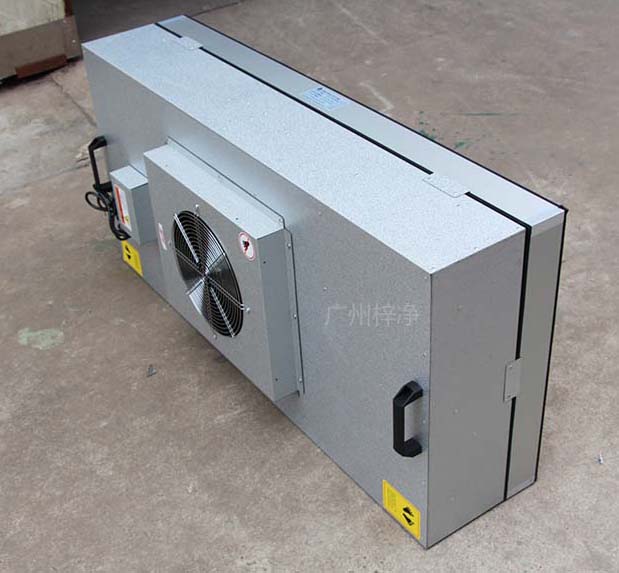

FFU凈化單元安裝方法其實有是很技巧的，F(xiàn)FU買回來怎么安裝，高效和FFU箱體是分開的，于是為難過很多沒有裝過FFU的朋友。一般來說FFU廠家在你沒有提出這個FFU凈化單元安裝問題之前也不會主動告訴你怎么安裝FFU，本文就來說一說幾種常見的FFU凈化單元安裝方法。
一、如果潔凈室頂部可以站人、有承受力，安裝的FFU數量小，可以采用小h鋁或4字鋁或門料或自己在鈑金加工的地方做個框架，做成一個框架安裝在彩鋼板上，放上高效、然后放上FFU、接電、調整風速，F(xiàn)FU就安裝成功了，小h鋁或4字鋁凈化鋁材廠家一般都有這種鋁材。
二、FFU安裝用吊頂龍骨，適用于滿布FFU、單臺或多臺FFU。
1.高效過濾器安裝條件。
1.1高效過濾器安裝前，必須對潔凈室進行全面清掃、擦凈，凈化空調系統內部如有積塵，應再次清掃、擦凈，達到清潔要求。如在技術夾層或吊頂內安裝高效過濾器，則技術 夾層或吊頂內也應進行全面清掃、擦凈。
1.2安裝時潔凈室內必須已經密閉，F(xiàn)FU安裝完畢并開始運行，凈化空調必須試運轉，連續運轉12小時以上，再次清掃、擦凈潔凈室后立即安裝高效過濾器。
1.3潔凈室內保持清潔，無粉塵。所有龍骨已經安裝并調整水平。
1.4安裝人員必須配備潔凈衣，潔凈手套以防人為的污染箱體及過濾器。
1.5為確保高效過濾器的長期有效的工作，安裝環境不宜在油煙、多塵、潮濕的空氣中。過濾器盡量避免接觸水或其它腐蝕性液體，以免影響其使用效果。
1.6建議每組安裝人員數量為6人。
2.FFU及高效過濾器的卸貨及搬運注意事項。
2.1FFU及高效過濾器出廠時已進行了多重保護包裝，卸貨時請使用叉車把整個托盤下貨。下貨應防止貨物傾倒，避免劇烈振動和碰撞。
2.2設備卸貨后應放置干燥，通風的室內暫存，如只能在室外存放，則應蓋上篷布，避免雨淋進水。
2.3由于高效過濾器使用超細玻璃纖維濾紙，濾料容易折斷損壞造成粒子泄漏。故拆包裝、搬運過程中不得傾倒或壓傷過濾器，防止劇烈振動和碰撞。
2.4取出高效過濾器時，禁止使用小刀及尖物割劃包裝袋，以免劃到過濾器濾紙。

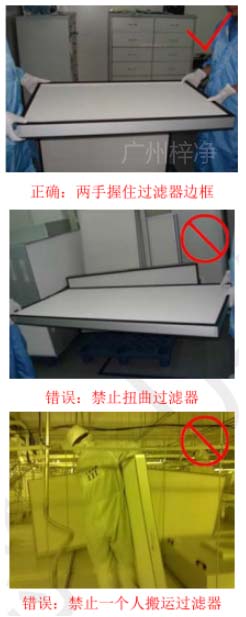

2.5每片高效過濾器都應該由2人共同搬運，操作人員必須戴好手套，過程須輕拿輕放，兩手握住過濾器邊框，禁止手托過濾器保護網，禁止尖物接觸濾紙，禁止扭曲過濾器。
2.6過濾器不可層疊擺放，應橫向有序，靠墻整齊擺放于安裝內等候安裝。如下圖：
3. 高效過濾器的安裝注意事項。
3.1高效過濾器在安裝前，必須對過濾器的外觀進行檢查，包括濾紙、密封墊片、框架有無破損，尺寸，技術性能是否符合設計要求，外觀或?yàn)V紙損壞嚴重的過濾順，應禁止安裝，拍照并反映給廠家進行處理。

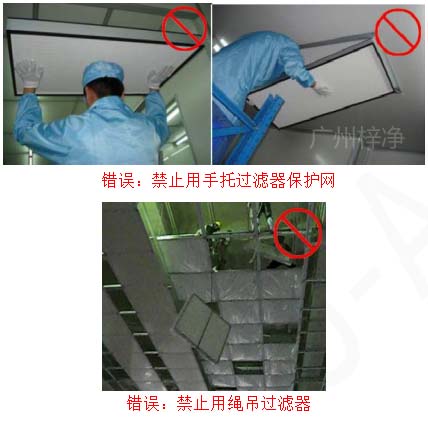

3.2安裝時只能握過濾器邊框，輕拿輕放。防止劇烈振動和碰撞，嚴禁安裝人員手指或其 它工具接觸過濾器內部濾紙。

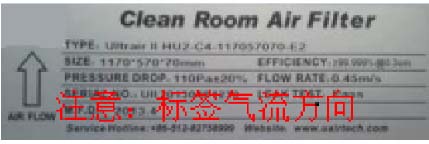

3.3安裝過濾器時要注意方向，使過濾器邊框標識箭頭向外，即外框上箭頭應和氣流方向一致。

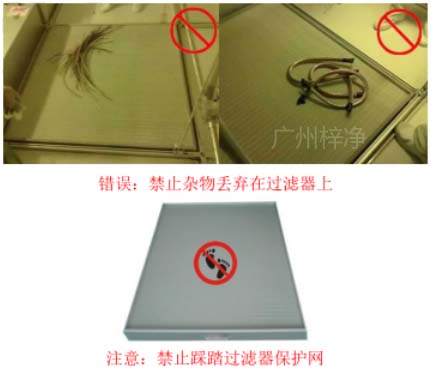

3.4有安裝過程中不得踩踏過濾器保護網，禁止雜物丟棄在過濾器表面上。禁止踩踏過濾器保護網。

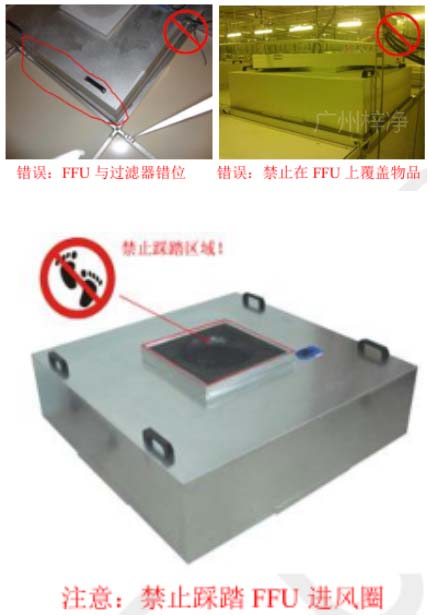

3.5其它安裝注意事項：必須戴好手套，注意箱體割傷手指。FFU安裝應與過濾器對齊FFU箱體邊緣不得壓在過濾器上面，禁止在FFU上覆蓋物品；禁止踩踏FFU進風圈。
四、FFU安裝流程：
1、 FFU安裝程序
1.1從運輸包裝箱中小心地取出高效過濾器，查看在運輸過程中是否有任何部件損壞。
1.2取下塑料包裝袋，將FFU和高效過濾器放置在清潔的房間內。

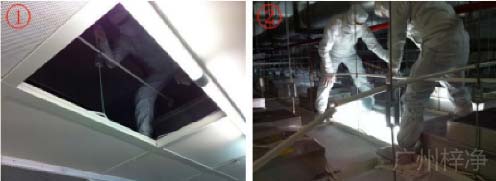

1.3安裝：把FFU及高效過濾器安裝在吊頂龍骨上。

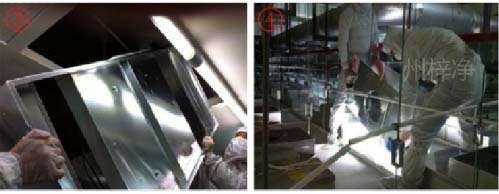

1.3.1至少2人在待安裝FFU的吊頂天花上準備。

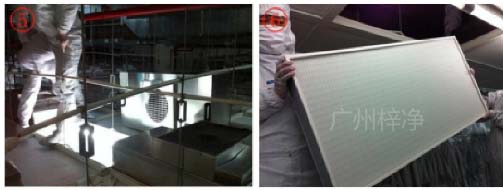

1.3.2 2人運送FFU箱體至安裝位置龍骨下，由另外在梯子上的2人托起箱體，箱體與天花呈45度，穿過天花。吊頂天花上的人應手握把手，接過FFU箱 體平放于旁邊的吊頂天花上等候蓋上過濾器。

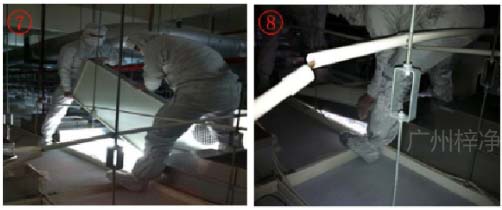

1.3.3梯子上2人接過搬運人員遞過來的高效過濾器，雙手握住高效過濾器邊框，與天花呈45度，穿過天花，過程輕拿輕放，禁止觸碰過濾器表面。

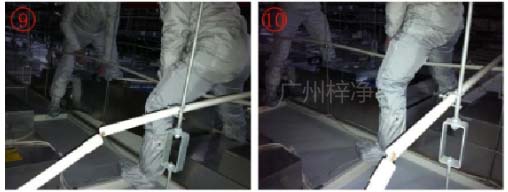

1.3.4吊頂天花人接過高效過濾器，對齊龍骨四邊平行放下，注意過濾器風向，出風面應朝下。
1.3.5把箱體對齊過濾器四周放下，過程輕拿輕放，注意不能讓箱體邊緣觸碰過濾器。
1.4根據廠家提供電路圖和買方的電氣規章，使用電纜將風機單元連接到適當電壓的電源上。系統控制線路根據我司提供的分組平面圖，按組別進行連接。
五、FFU強、弱電安裝流程：

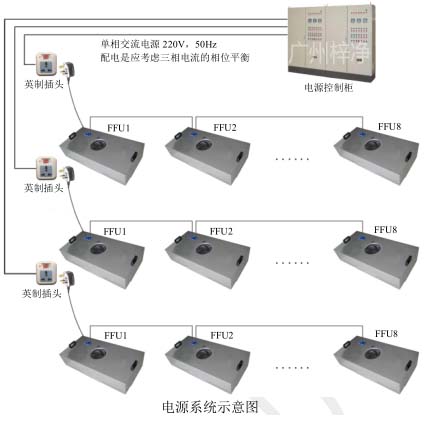

1、強電方面：輸入電源為單相220V交流電源（火線，地線，零線），每臺FFU的最大電流為1.7A。建議每個主電源線接8臺FFU，主電源線使用2.5平方毫米的銅芯線，最后，第@一臺FFU可以選用15A的插頭和插座接入強電橋架。如每一臺FFU都需要接一個插座， 可使用1.5平方毫米的銅芯線。

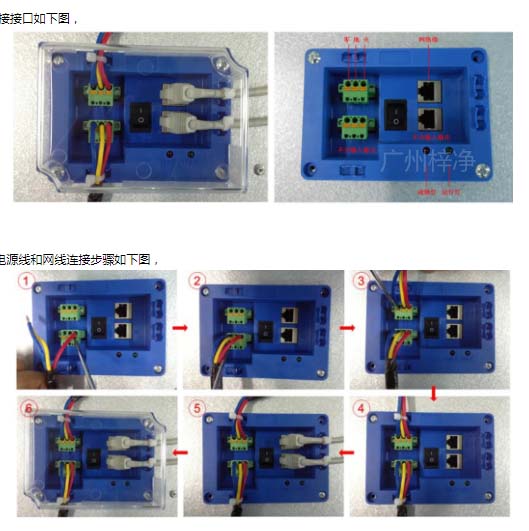

1.1 FFU電氣連接接口如下圖，
1.2 第臺FFU的電源線和網線連接步驟如上圖，
2、弱電方面：FFU收集器（iFan7-Repeater）與FFU的連接，及FFU之間全部使用網線連接。

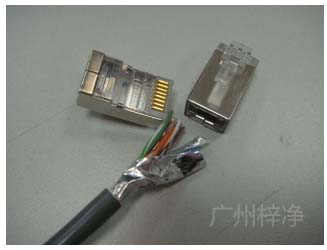

2.1網絡線要求AMP六類或超六類屏蔽網線，水晶頭為AMP屏蔽水晶頭。

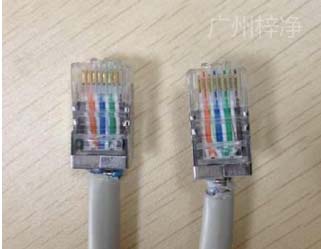

2.2網絡線的壓制順序由左到右為，桔白，桔，藍白，藍，綠白，綠，褐白，褐。如下圖。

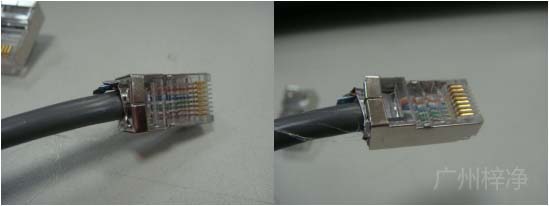

2.3 網線壓制成平行網線，兩頭的水晶頭壓線順序從左到右一樣。如下圖：
2.4壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸，以達到屏蔽效果。 如下圖：
3、 電源線及網絡線連接過程中的注意事項。
3.1強電連接為了連接牢固，需要選用單芯的銅線，電線插入連接端子后不能有裸露部分。 為預防漏電并減少對數據傳輸?shù)挠绊懀現FU必須做好接地措施。
3.2每個組必須是單獨的一路網絡線，組和組之間不能夠混接，每區的最后一組FFU不能連接到其他區的FFU中。每組內的須按地址編號順序連接，以利于FFU故障檢查，例如G01-F01=>G01-F02=>G01-F03=>...... G01-F31。

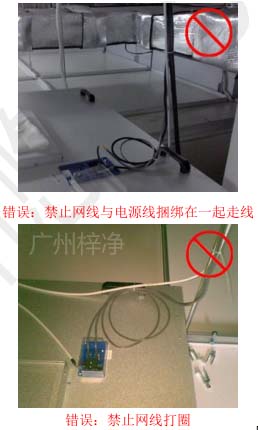

3.3安裝電源線和網線時不能使蠻力，電源線和網線應固定好，以防施工中踢掉；強電線路和弱電線路在走線時需要盡量避免平行走線，平行走線過長也應該間距600mm以上， 以減少干擾；禁止網線過長并與電源線捆綁在一起走線。
3.4 在夾層上的相關施工注意保護好FFU和過濾器，保持箱體表面的清潔，注意預防FF進水，以避免損壞風機。
3.5連接FFU電源線時應進行斷電操作，注意預防漏電發生電擊；所有FFU接好電源線后須做短路測試，測試通過后方能打開電源開關；更換過濾器時必須關掉電源后才能進行更換操作。
